Dado a corona a doppia funzione con fessura

Il dado a corona a doppia funzione con fessura è un componente in cui Xiaoguo®, in qualità di fornitore, può prototipare rapidamente progetti personalizzati, accelerando significativamente i cicli di sviluppo del cliente. Solitamente è realizzato in acciaio temprato per garantire che possa sopportare elevate sollecitazioni di trazione e taglio.

Modello:GB/T 9457-1988

Invia richiesta

Descrizione del prodotto

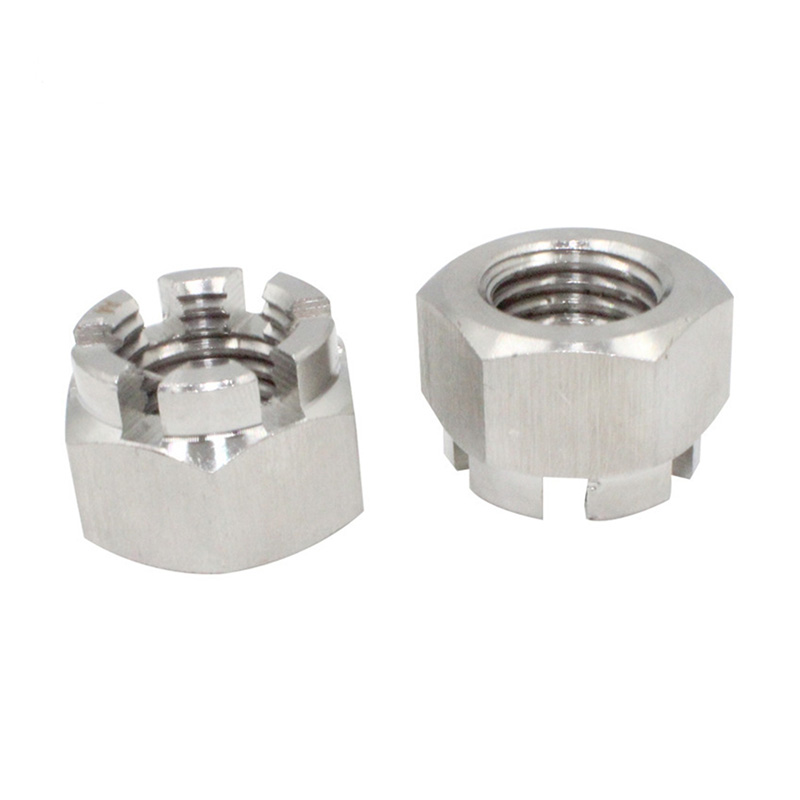

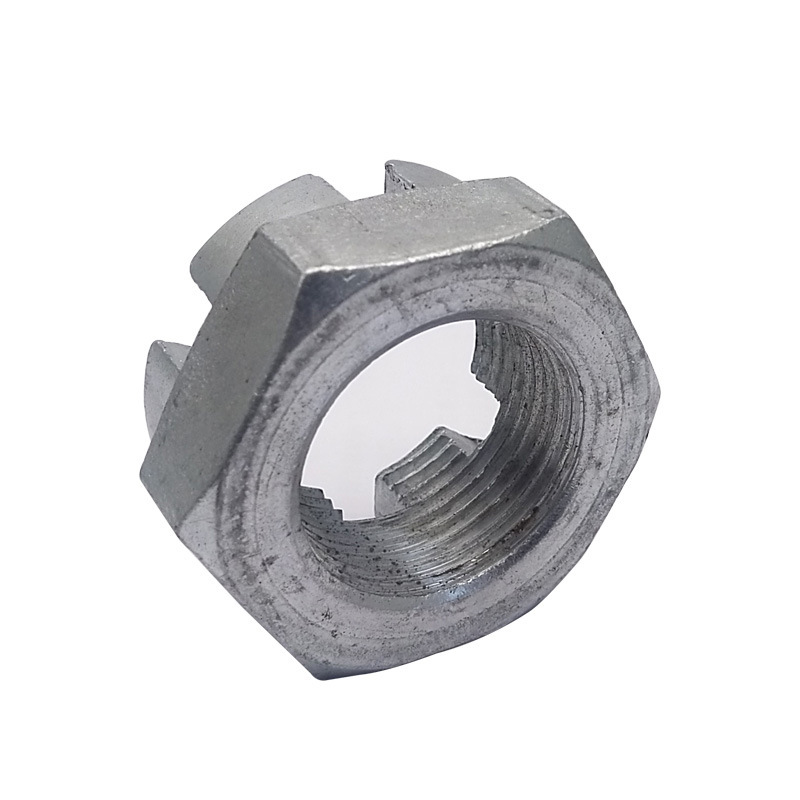

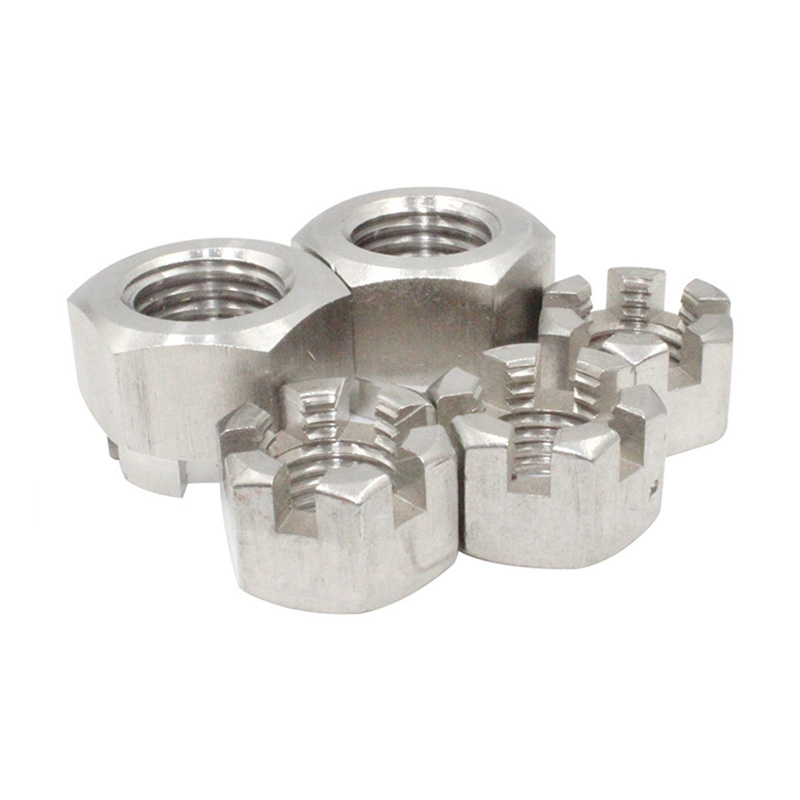

Questo tipo di dado a corona a doppia funzione con fessura sembra davvero unico. Il suo fondo è esagonale - quindi può essere azionato con una comune chiave inglese - e la parte superiore è a forma di cupola.

La parte a cupola ha diverse fessure (solitamente sei), distribuite uniformemente e che si estendono direttamente lungo l'asse del dado. Queste fessure sono lavorate con precisione e possono adattarsi perfettamente ai perni aperti standard. Il design di questo dado a testa tonda con intaglio è pratico e orientato alla sicurezza: una volta serrato il dado, può essere fissato in posizione, evitando così che cada dal bullone a causa di vibrazioni o altre forze.

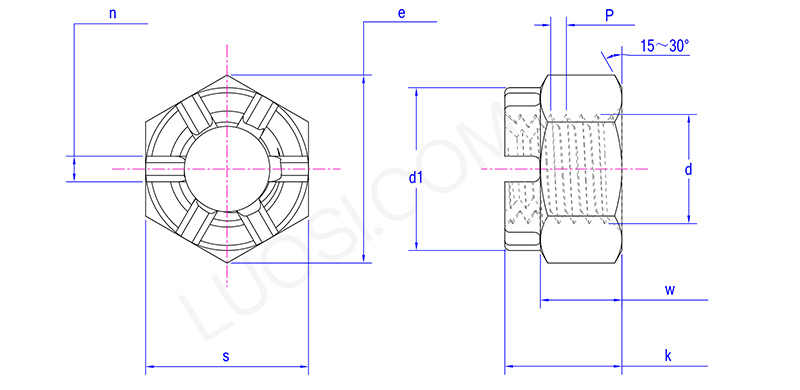

Parametri del prodotto

Lun	M18	M20	M22	M24	M27	M30	M33	M36
P	1.5	1.5\|2	1.5	2	2	2	2	3
d1 massimo	25	28	30	34	38	42	46	50
d1 minuto	24.16	27.16	29.16	33	37	41	45	49
e min	29.56	32.95	37.29	39.55	45.2	50.85	55.37	60.79
kmassimo	21.8	24	27.4	29.5	31.8	34.6	37.7	40
kmin	20.96	23.16	26.56	28.66	30.8	33.6	36.7	39
n massimo	5.7	5.7	6.7	6.7	6.7	8.5	8.5	8.5
n min	4.5	4.5	5.5	5.5	5.5	7	7	7
è massimo	27	30	34	36	41	46	50	55
è minimo	26.16	29.16	33	35	40	45	49	53.8
wmassimo	15.8	18	19.4	21.5	23.8	25.6	28.7	31
w min	15.1	17.3	18.56	20.66	22.96	24.76	27.86	30

Prestazioni ad alto costo

Questo dado a corona a doppia funzione con fessura offre un eccellente rapporto qualità-prezzo poiché combina le funzioni di un dado normale con un dispositivo di bloccaggio indipendente, tutto in uno e a un costo relativamente basso.

Questo design integrato rende la gestione dell'inventario molto più semplice e riduce il numero di componenti necessari per l'assemblaggio. Sebbene costituisca una connessione con bloccaggio meccanico molto affidabile, questo dado a testa tonda con scanalatura rimane ad un prezzo competitivo. Soprattutto se si considerano i costi di sicurezza e di manutenzione che può aiutare a evitare, lo è ancora di più. È economico e funziona bene, il che lo rende una scelta saggia in termini di risparmio sui costi per molti settori.

Domande frequenti

D: I vostri dadi a corona con scanalature sono conformi agli standard internazionali?

R: Sì, i nostri dadi a corona a doppia funzione con fessura sono realizzati per seguire i principali standard internazionali, come DIN 935 e ISO 4161. Ciò significa che avranno una qualità costante, le giuste dimensioni e funzioneranno in modo affidabile ogni volta.

Se ci dici quale standard ti serve, ci assicuriamo che il dado a corona scanalata soddisfi quelle specifiche esatte. In questo modo, si adatta perfettamente alla tua catena di fornitura globale senza problemi.
