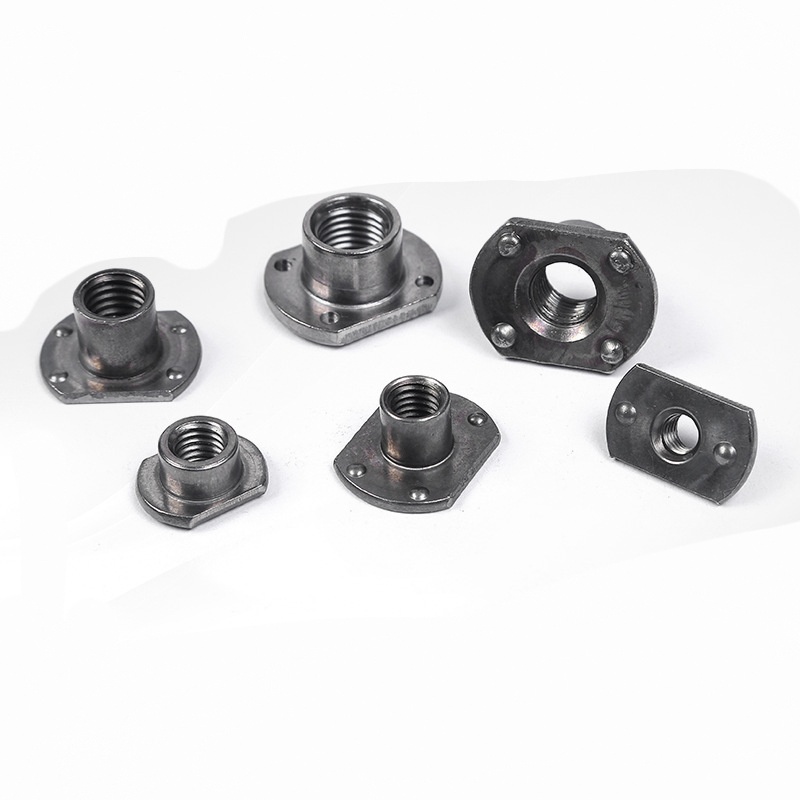

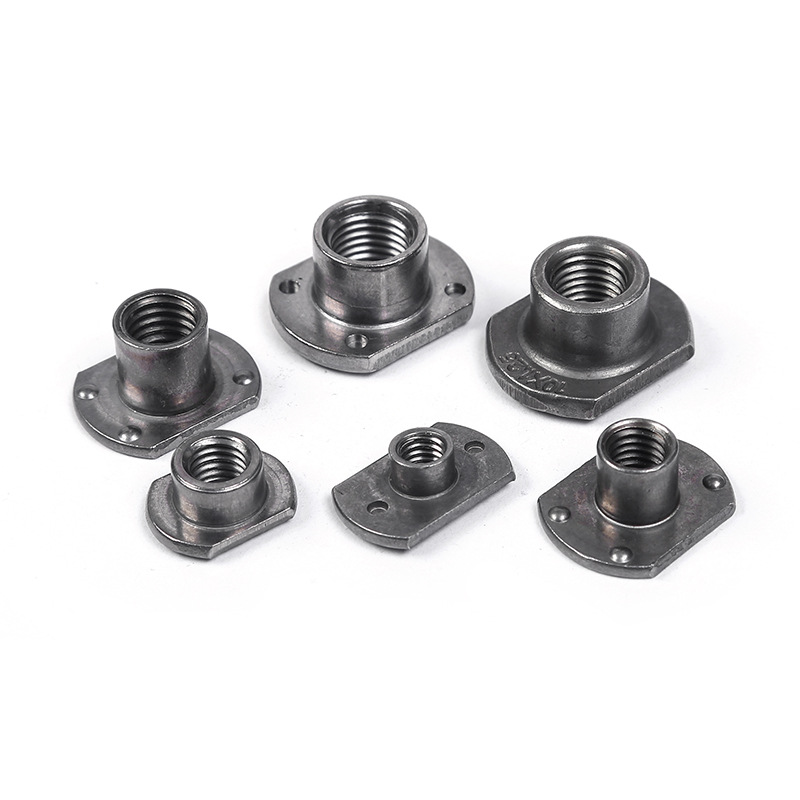

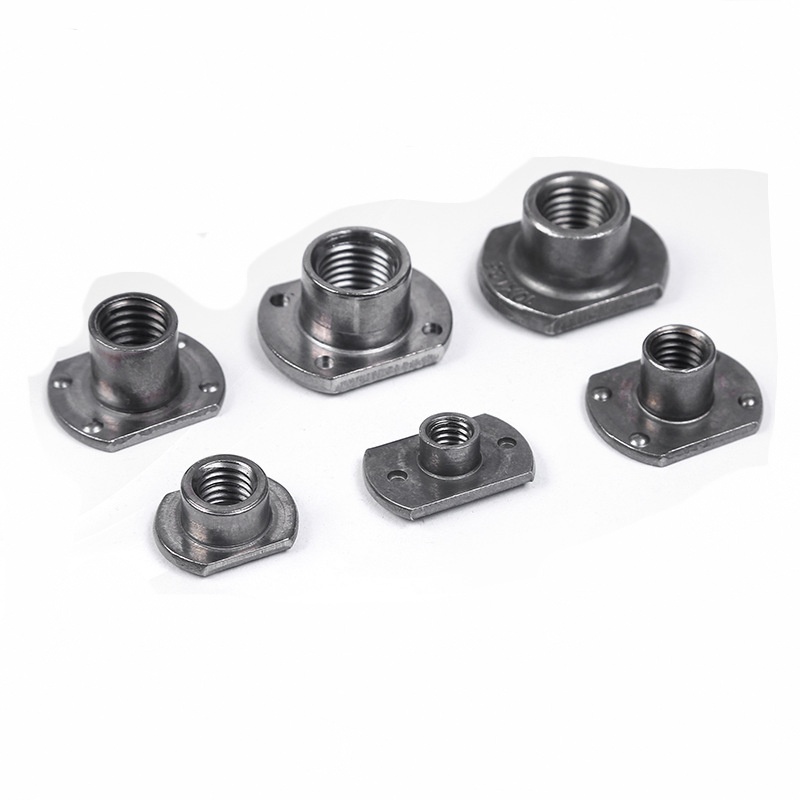

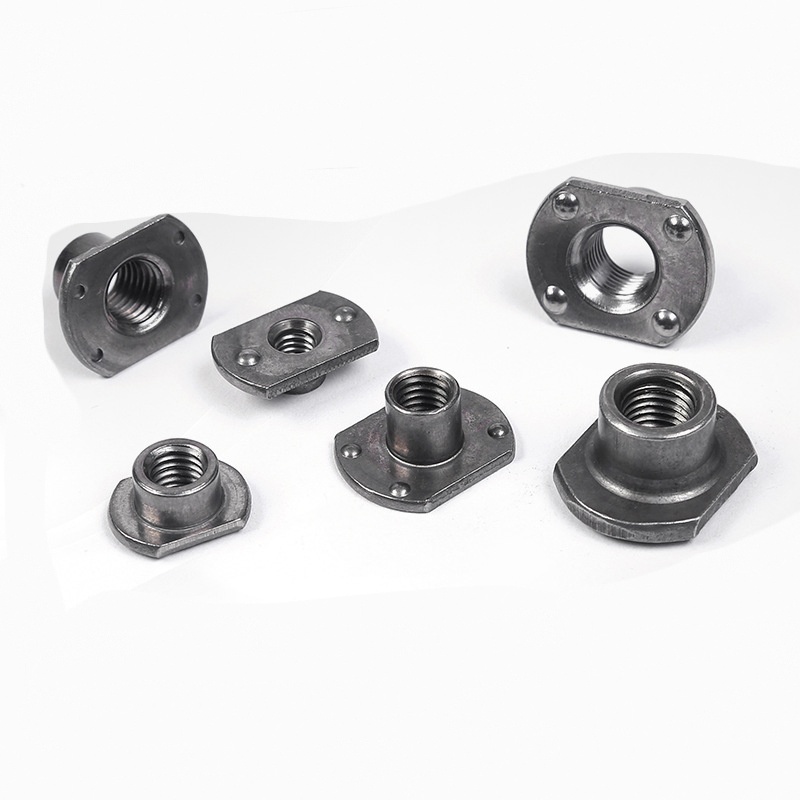

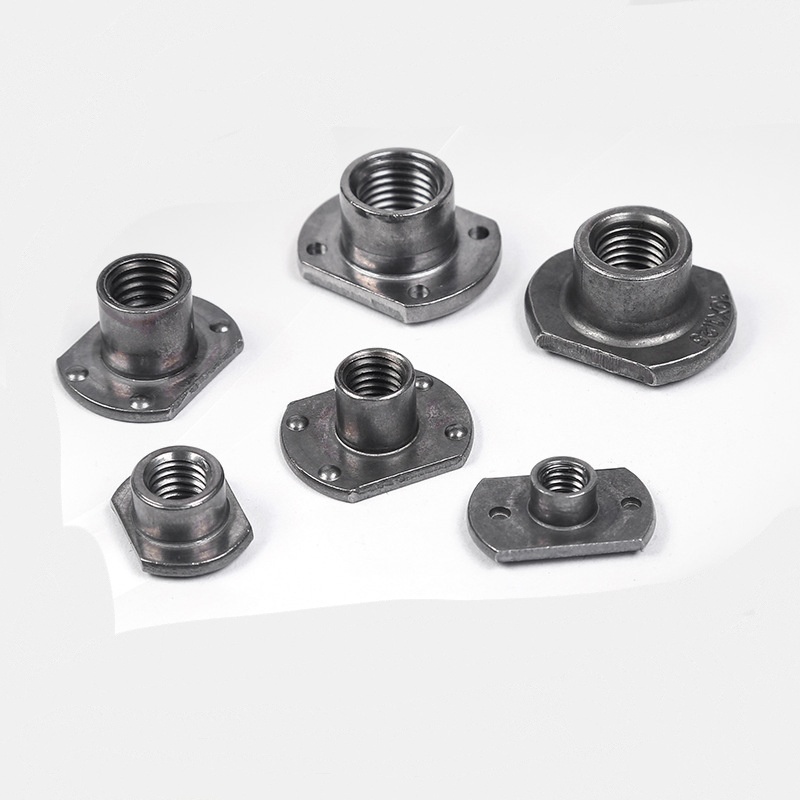

Ancoraggio come dadi saldati stile T

La caratteristica distintiva dei dadi saldati Anchor Like T Style è il loro caratteristico profilo a forma di T, caratterizzato da un'ampia flangia di base. Xiaoguo® utilizza materiali di vari fornitori, tra cui acciaio al carbonio, acciaio inossidabile e leghe, per diverse applicazioni.

Modello:JIS B1196-3.2-1994

Invia richiesta

Descrizione del prodotto

I dadi saldati Anchor Like T Style sono elementi di fissaggio speciali realizzati per essere saldati su lamiera in modo molto stretto e permanente, utilizzando la saldatura a proiezione. Sembrano una "T", con gambe seghettate e una grande flangia di base. Creano un ancoraggio con filettatura femmina forte e affidabile direttamente sui pannelli metallici. Questi dadi sono piuttosto importanti nei settori in cui sono necessarie connessioni filettate robuste ma non è possibile raggiungere il lato posteriore. Il modo in cui sono progettati i dadi a saldare stile T Anchor-Like significa che sono più resistenti all'estrazione o alla torsione rispetto a molti altri dadi a saldare. Ecco perché sono una parte fondamentale nella realizzazione di robusti assemblaggi in lamiera.

Dettagli del prodotto:

Ciò che distingue i dadi a saldare Anchor Like T Style è la loro flangia di base incorporata con piccole proiezioni di saldatura precise, solitamente tre o quattro. Queste proiezioni concentrano la corrente e il calore di saldatura, facilitando la loro fusione rapida e pulita sulla lamiera principale con una saldatura forte.

I dadi saldati tipo T tipo ancora sono realizzati per funzionare con sistemi automatizzati. Si inseriscono facilmente nell'attrezzatura di saldatura e rimangono sempre nella giusta posizione. Dopo la saldatura, il lato raggiungibile è piatto, senza parti sporgenti. Il loro compito principale è quello di inserire una filettatura interna forte e fissa nei materiali sottili in modo efficiente e sicuro.

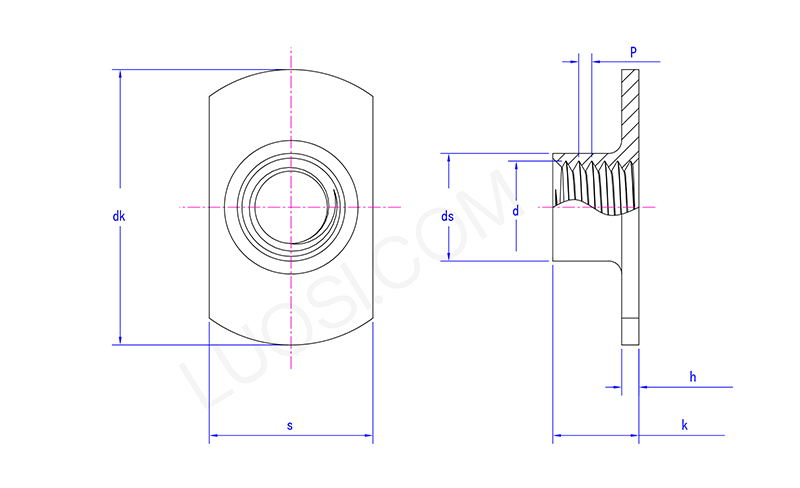

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1 丨 1,25	1,25-1,5	1,5-1,75
non so massimo	23.7	24.7	27	29	33.2	37.2
non so min	22.3	23.3	25	27	30.8	34.8
è massimo	12.25	12.25	14.3	14.3	19.4	21.5
è minimo	11.75	11.75	13.7	13.7	18.6	20.5
ds massimo	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
kmassimo	5.9	6.9	7.5	9	10.6	11.8
kmin	5.1	6.1	6.5	8	9.4	10.2
hmassimo	1.4	1.4	1.85	1.85	2.3	2.3
h min	1	1	1.35	1.35	1.7	1.7

Vantaggi del prodotto:

I dadi saldati tipo T tipo ancoraggio sono più rapidi da installare e consentono di risparmiare sui costi di manodopera grazie alla loro proiezione a forma di T che si mantiene in posizione. Questo design significa che non sono necessari morsetti o dispositivi separati durante la saldatura: rimangono nel punto giusto e la qualità rimane costante. La loro forma unica impedisce loro inoltre di girare da soli.
