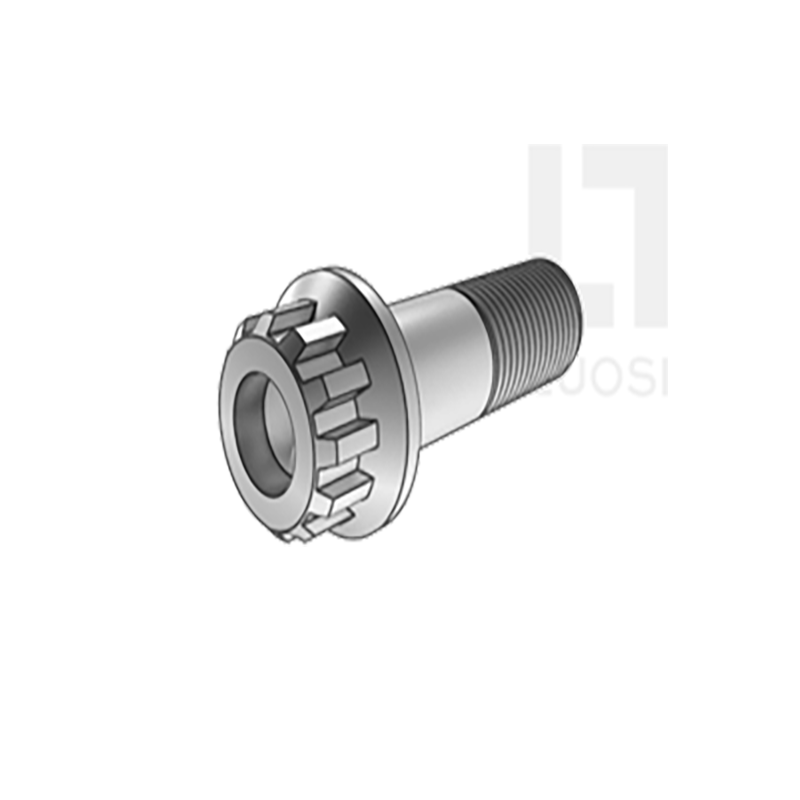

Bulloni scanalati a 12 denti con flangia

I bulloni scanalati a 12 denti con flangia sono spesso adatti per progetti che richiedono connessioni salde e antiscivolo. Può fornire una coppia migliore e impedire che i bulloni scivolino durante il processo di serraggio. I bulloni prodotti dalla fabbrica Xiaoguo® sono conformi allo standard di esecuzione MS 14157B-1978.

Invia richiesta

Descrizione del prodotto

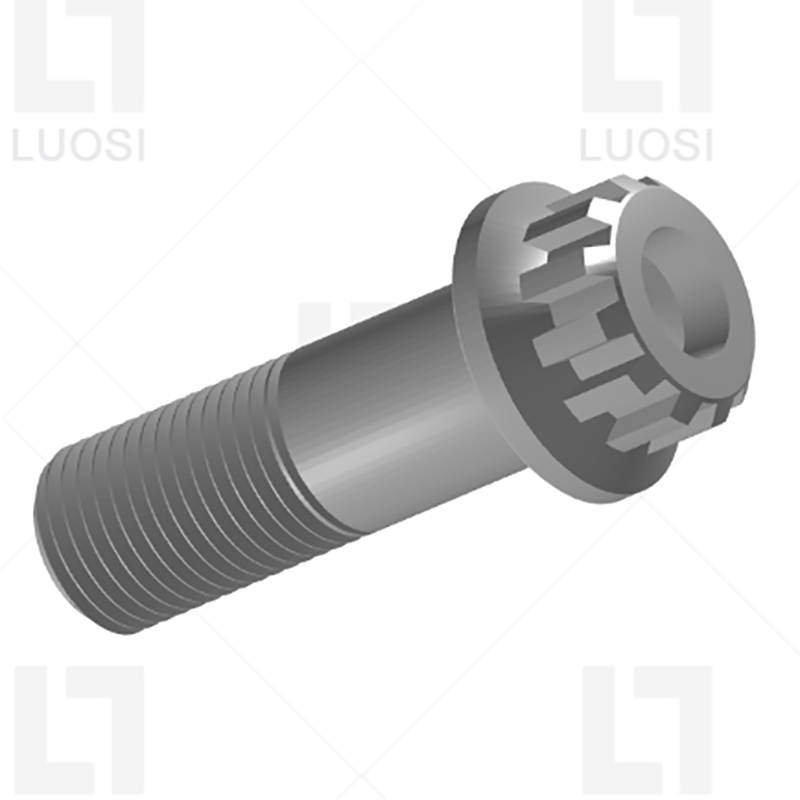

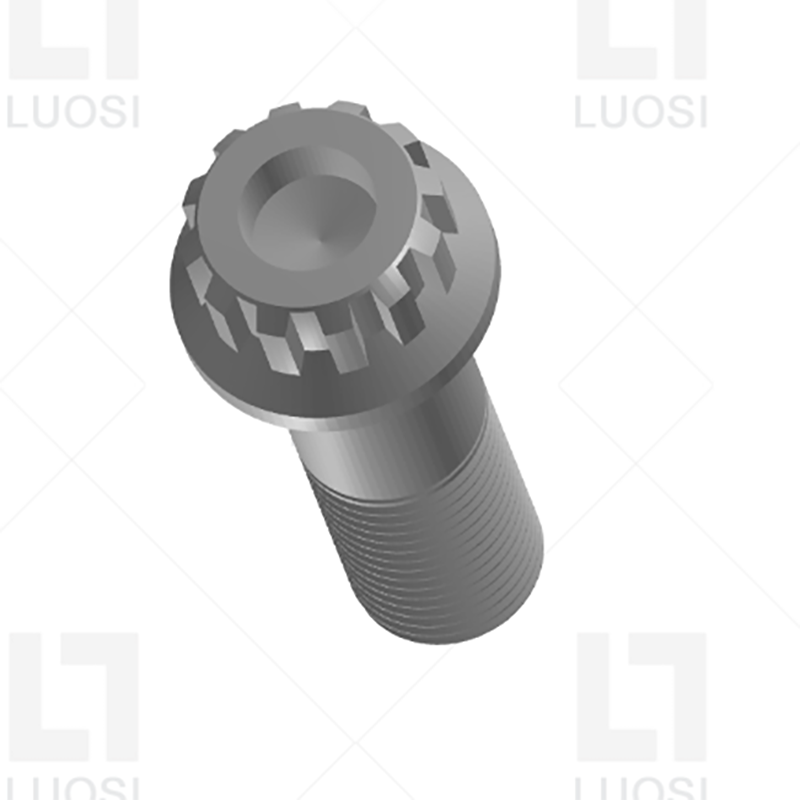

La testa dei bulloni scanalati a 12 denti con flangia è progettata con 12 denti, che possono adattarsi perfettamente alla chiave a bussola scanalata corrispondente. Nella parte inferiore è presente una flangia come una guarnizione, che può aumentare l'area di contatto con il materiale collegato.

Caratteristiche del prodotto

I bulloni scanalati a 12 denti con flangia presentano una struttura unica di scanalatura a 12 denti più flangia. La scanalatura a 12 denti fornisce più punti di applicazione della forza, rendendo l'operazione di serraggio più precisa e fluida. Le flange disperdono la pressione, migliorano la stabilità della connessione e impediscono l'allentamento dei bulloni.

Questi bulloni possono essere collegati alla radice della pala della turbina eolica. Il bullone della lama è sottoposto ad una forza centrifuga di 20 tonnellate. Può sopportare carichi. La testa scanalata può sopportare una coppia idraulica di 1.000 N·m. La flangia può impedire la rottura della radice del materiale composito a causa di micromovimenti. Deve essere sostituita ogni cinque anni e ogni lama danneggiata costa fino a 250.000 dollari USA.

I bulloni scanalati a 12 denti richiedono cacciaviti scanalati corrispondenti. Possono trasmettere una coppia enorme senza strapparsi, di gran lunga superiore ai bulloni esagonali. La flangia integrata funziona in modo simile a una guarnizione, quindi puoi risparmiare su componenti aggiuntivi. È particolarmente adatto per la manutenzione di attrezzature pesanti.

I bulloni scanalati a 12 denti con flangia non sono facili da manomettere. La maggior parte delle persone non dispone di strumenti spline. Le flange possono mantenere i bulloni fissi sotto vibrazione e vengono utilizzate su macchinari pubblici o binari ferroviari dove esiste il rischio di furto. Per le aree ad alte vibrazioni (compressori, generatori), possono essere fissati saldamente. Il driver spline non uscirà. L'opzione flangia seghettata può mordere la superficie. Non è necessaria alcuna rondella di bloccaggio.

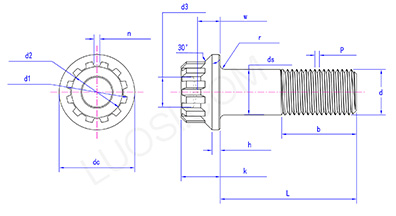

Parametri del prodotto

Lun	1/4	16/5	3/8	7/16	1/2	16/9	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
CC massimo	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
cc min	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
kmassimo	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
kmin	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
hmassimo	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
h min	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
bmin	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
d3 massimo	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
d3 minuti	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
w min	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
ds massimo	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
ds min	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
d1 massimo	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
d1 minuto	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
d2 massimo	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
d2 minuti	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n massimo	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n min	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
massimo	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
r min	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
